Комплект учебно-лабораторного оборудования "Основы гидравлики и гидравлические сопротивления водопроводной арматуры"

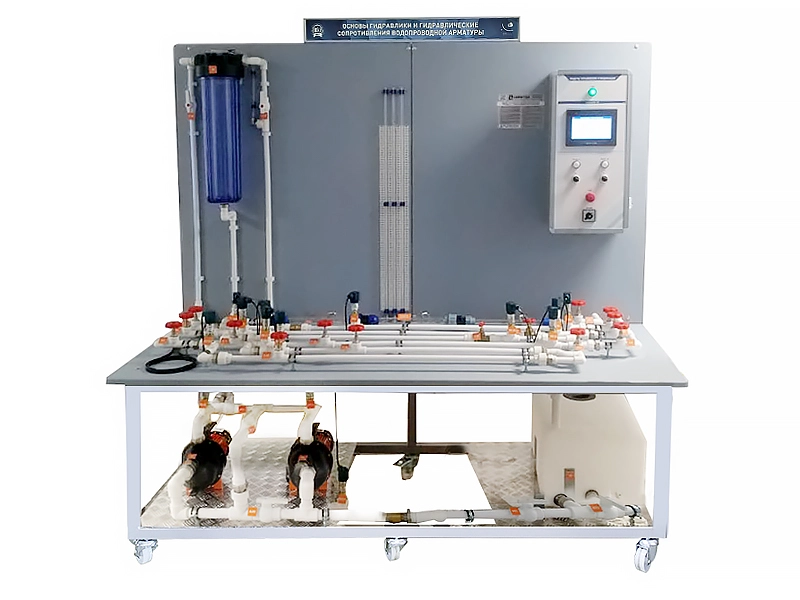

Лабораторный стенд представляет собой мобильное основание с колесными опорами. На мобильном основании размещены: модуль управления и индикации с ЖК-панелью оператора и органами управления, гидростатическая емкость, панель пьезометров, комплект испытательных модулей с водопроводной арматурой и другое оборудование.

Лабораторный стенд позволяет ознакомиться с основами гидравлики, провести эксперименты с различными видами гидравлической арматуры, также получить практические навыки в измерении перепада давлений на различных участках гидравлической линии.

Оборудование обеспечивает проведение лабораторных работ группой из 2-3 человек, в помещениях при температуре от +10 до +35 °С.

Комплектация

1. Комплект учебно-лабораторного оборудования "Основы гидравлики и гидравлические сопротивления водопроводной арматуры".
2. Комплект соединительных проводов и кабелей.
3. Паспорт изделия.
4. Руководство по эксплуатации.
5. Методические рекомендации по выполнению лабораторных работ.

Учебно-методическое пособие по проведению лабораторных работ

1. Изучение приборов и методов определения расхода жидкости.
2. Изучение приборов и методов определения давления.
3. Исследование характеристик центробежных насосов.
4. Исследование характеристик последовательного соединения двух насосов.
5. Исследование характеристик параллельного соединения двух насосов.
6. Исследование сопротивления диафрагмы, определение потерь энергии на местном сопротивлении, коэффициентов сопротивления, расхода, числа Рейнольдса.
7. Исследование элементов промышленной трубопроводной сантехнической арматуры: вентилей, задвижек, тройников, отводов, для изучения потерь энергии на указанных местных сопротивлениях.
8. Исследование характеристик системы при параллельном и последовательном соединении узлов и трубопроводов.
9. Определение гидравлической характеристики участков системы и потерь энергии потока при его транспортировании.
